Analyse du modèle pour une crue de 5.10 m. La   référence   pour   une   crue   de   5.10   m   à   Mopti   est   l'année   1990.   Nous   disposons   d'images   Landsat   pour   les   1er   octobre,   10 octobre et 27 novembre.
* Après une crue très précoce, Sofara enregistre un maximum secondaire à 406 cm le 05/10
La   crue   de   1990   est   très   particulière   avec   des   valeurs   plus   fortes   qu'attendu   pour   Sofara   et   Ké   Macina   mais   avec   un   décalage dans le temps atypique et une crue à Sofara bimodale. La crue à Akka est nettement plus faible qu'attendu. Selon   le   modèle   de   J.P.   Lamagat,   une   crue   de   441   cm   à   Ké   Macina   correspondrait   à   une   crue   de   530   cm   à   Mopti,   la   crue   de   428 cm   à   Sofara   correspondant   à   540   cm.   La   crue   faible   de   Mopti   en   1990   s'explique   par   la   crue   bimodale   de   Sofara   et   par   son   décalage très inhabituel entre Sofara et Mopti qui entraine également la valeur anormalement faible à Akka.
Le   modèle   calculé   pour   5.10   m   -   shape   (Niv_510)-,   cote   qui   est   également   la   valeur   plancher   pour   le   niveau   55,   correspond   à une   superficie   de   747   325   ha   qui   surestime   assez   fortement   la   surface   réellement   inondable,   en   particulier   à   cause   des   débordements de   la   matrice   sur   le   niveau   55. Après   intégration   dans   Veg7,   le   shape   (Niv_510_VEG7)   présente   une   surface   de   664   827   ha ,   valeur que   nous   retiendrons   pour   la   comparaison   avec   Landsat.   Cette   valeur   est   très   proche   de   celle   obtenue   en   ne   prenant   en   compte directement sur Veg7 que les formations dont la profondeur est inférieure à -1.50 (664 953 ha).

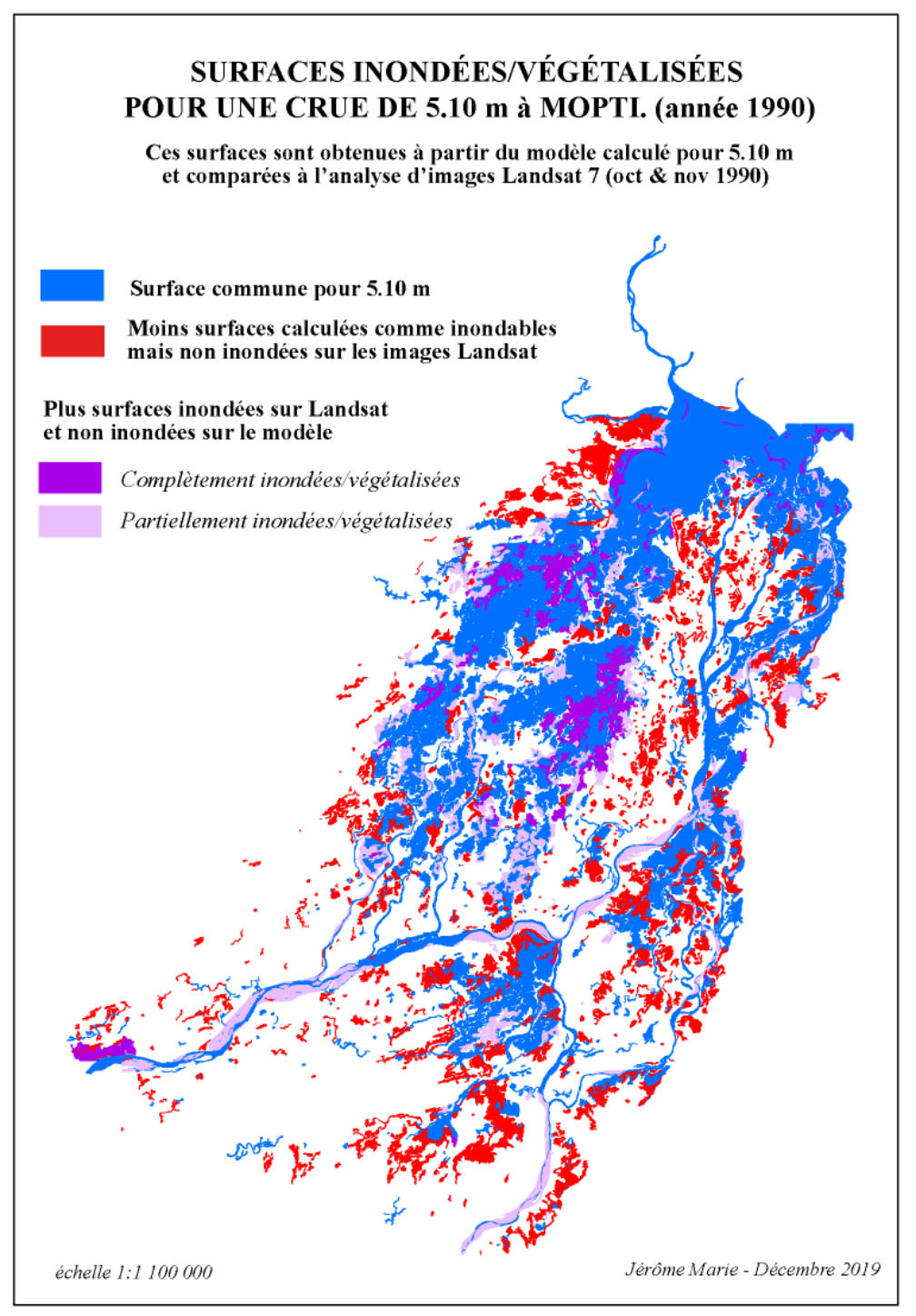

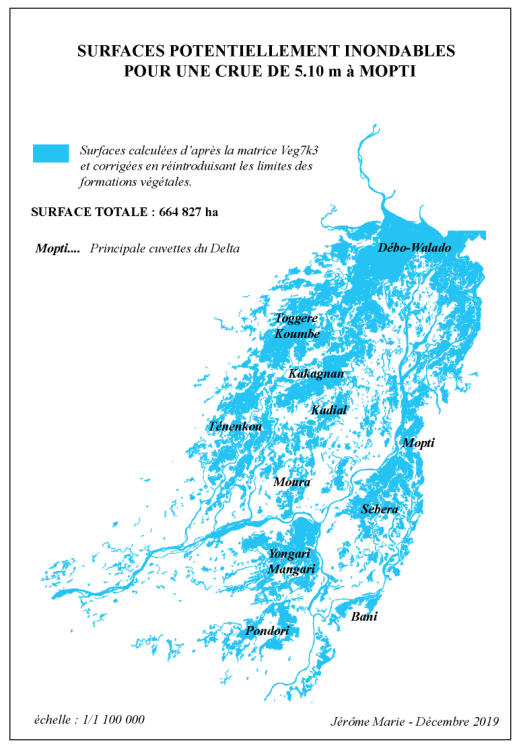

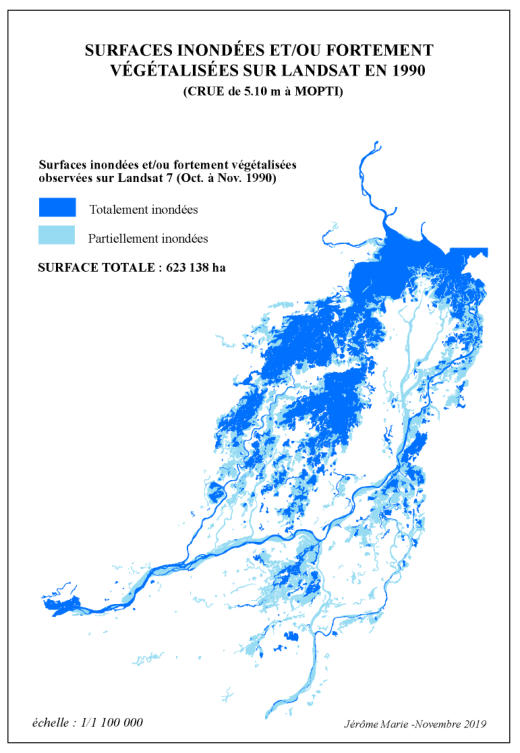

La   carte   ci-dessus   représente   les   surfaces   potentiellement   inondables   pour   une   hauteur   d'eau   de   5,10   m   à   Mopti.   Alors   que   pour une   crue   de   5.97   m,   le   Delta   présentait   encore   une   nappe   d'eau   continue,   nous   constatons   que   pour   5,10   m   la   nappe   s'est   fragmentée, esquissant   les   grandes   cuvettes   profondes   du   Delta   (voir   page   21).   La   carte   montre   également   les   espaces   très   peu   inondés,   en particulier le Niger amont après Ké Macina et la défluence Niger Diaka ainsi que le sud du Delta. La   carte   tirée   de   l’analyse   des   images   Landsat   montre   des   surfaces   inondées/végétalisées   qui   occupent   une   superficie   de   623 138   ha ,   proche   de   la   superficie   proposée   par   le   modèle   NIV_510   (664   827   ha)   mais   avec   une   répartition   quelque   peu   différente comme    le    montre    la    carte    de    synthèse    -    shape    (synthèse_510_1990)    -    qui    regroupe    les    shapes    (commun_510_1990), (inon_plus_1990) et (inon_moins_1990).
Si l'on compare le modèle calculé avec les images Landsat, on relève les points suivants : 1   -    La   surface   inondée   et   fortement   végétalisée   commune   aux   deux   représente   une   surface   de   496   775   ha    soit   un   ratio   surface commune   /modèle   de    74,7   %,    montrant   ainsi   que   la   confiance   que   l'on   peut   avoir   dans   le   modèle   décroît   régulièrement   avec   les   crues de plus en plus faibles. 2   -    La   carte   de   synthèse   représente   le   modèle   calculé   avec   en   surimposition,   les   surfaces   calculées   comme   inondables   mais   non inondées   sur   Landsat   (en   rouge)   pour   167   534   ha   (inon_moins_1990)   et,   d'autre   part,   les   surfaces   inondées   sur   Landsat   et   qui   ne   le   sont pas sur le modèle (en violet et mauve) pour 126 101 ha (inon_plus_1990). 3   -    Les   surfaces   non   inondées   (en   rouge)   se   localisent   en   quatre   endroits   :   La   rive   droite   du   Niger   avant   Mopti,   confirmant   la mauvaise   alimentation   de   cette   région   du   Delta   avec   la   quasi   disparition   du   Pondori,   le   sud   du   Bassin   de   Ténenkou,   le   pourtour   du Peroudji Dialloubé et le Nord-ouest du Delta, en relation avec la crue plus faible qu'attendu à Akka en sortie du Débo. 4 -  Les espaces inondés totalement ou partiellement sur Landsat et non inondés d’après le modèle se classent en deux catégories : Les   formations   MB2   le   long   du   Niger   et   du   Bani,   qui   ont,   sur   le   modèle,   une   profondeur   de   -1.40   -   donc   théoriquement   non inondable   à   5.10   m   mais   qui,   dans   la   réalité,   sont   constituées   d'un   ensemble   de   berges   et   de   chenaux   avec   des   cotes   allant   de   0   m   à - 2.80 m. et se trouvent donc partiellement inondées sur Landsat. Des   formations   qui   se   localisent   principalement   dans   et   autour   des   bassins   de   Toggere   Coumbe,   de   Kakagnan   et   de   Kadial.   Elles montrent   l'influence   du   profil   en   long   très   particulier   du   Diaka   et   les   limites   de   cette   influence   par   rapport   au   Débo    (voir   les   détails page 20).
510_1990.rar
La gdb 510_1990 contient deux shapes : - Niv_510 : Le modèle calculé brut -Synthèse_510_1990 avec les items suivants :     sigle_1 : sigle désignant les formations végétales.         niveau_1 : tranche de niveau des formations végétales       profond_1 : profondeur de submersion des formations   Val_rast : 0 = non inondé                 1 = totalement inondé/végétalisé         2 = partiellement inondé/végétalisé Val_rast provient de l'analyse des images Landsat Synthèse : 1 = partie commune_510_1990   2 = inon_plus_1990  3= inon_moins_1990
Surface calculée selon modèle   664 827   ha   Surface mesurée sur Landsat   623 138 ha   Surface  commune  (modèle/Lan d sat)   496 775 ha   Surface  inondée en moins   1 67 534  ha   Surface inondée en plus   126 101   ha
Biefs   Décalage du pic  de crue en 1990   Durée de propagation  selon modèle   Ké  Macina Mopti   2 jours   17 jours   Sofara Mopti   47 Jours   5 jours   Mopti Akka   23 jours   41 jours
Stations   Hauteurs   1990   Dates   Modèle   J.P Lamagat   Mopti   510 cm   09/10   510   Ké Macina   441 cm   07/10   423,7   Sofara *   428 cm   22/08   388.6   Akka   374 cm   01/11   455.6
  Télécharger
